Wireless Vollduplex Intercom System Grand Multicom Pro

drahtloses Vollduplex Funkgerät System Grand Multicom Pro mit Headsets

Dieses brandneue Wireless-Intercom-Kommunikationssystem erlaubt die Kommunikation von 10 Personen pro Gruppe per Fullduplex. Per PTT-Funkgerät-Gateway kann das System auch auf das vorhandene Funknetz erweitert werden.

Die kristallklare Kommunikation erfolgt verschlüsselt im 2,4 GHz Band und die sehr robusten Geräte sind mit Schutzklasse IP67 zertifiziert.

Es sind verschiedene Arten von Headsets für alle denkbaren Einsatzszenarios, lieferbar. Leichte einseitige oder doppelseitige Headsets mit Ohr-, Nacken- oder Kopfbügel bis zu schweren Gehörschutzheadsets mit guter Geräuschdämmung und geräuschkompensierenden Mikrofonen.

Per Nexus-Adapterkabel können wir auf unser komplettes Headset-Programm zurückgreifen und es erlaubt daher auch bereits bei Ihnen im Einsatz stehende Headsets einzubinden.

Betriebsarten

Im [9+1]-Betrieb können beliebig viele Teilnehmer in der Gruppe sein. Allerdings können immer nur 10 Personen gleichzeitig Sprechen. Der Rest der Gruppe kann nur Hören. Durch Drücken der PTT kann man sich in die Gruppe „einwählen“, sobald ein Platz frei wird.

9 fixe Benutzer + 1 beliebiger der Teilnehmer können gleichzeitig miteinander sprechen!

im RELAY-Betrieb [REL] können über das Funkgeräte-Gateway mit PTT-Funktion mehrere Gruppen miteinander verknüpft werden, sodass auch die Kommunikation von mehreren Gruppen (zu jeweils 10 Personen) über längere Distanzen (beim Digitalfunk über das komplette Versorgungsgebiet) möglich ist. Per einfachem Umschalter kann zwischen Local- & System-Mode ausgewählt werden.

Im Repeater [RPT]-Betrieb wird das Master-Gerät zentral positioniert, sodass die Kommunikation und Reichweite der Geräte verbessert wird. Die ideal platzierte Master-Einheit leitet die Gespräche der einzelnen Benutzer weiter, um die Auswirkungen von Hindernissen in der Umgebung zu minimieren.

Im Roaming [ROM]-Betrieb wird neben dem Main-Master-Gerät ein weiterer Sub-Master, als gegenseitiges Relais, programmiert. Somit kann die Reichweite erweitert werden.

Einsatzbereich [9+1] klassische Voll-Duplex-Intercom für max. 9+1 Personen

Bei der klassischen Intercom-Anwendung können insgesamt 10 Personen im Voll-Duplex-Betrieb miteinander in der Gruppe kommunizieren. Ein Gerät muss als Master eingestellt werden, die weiteren 9 Geräte als Slaves.

Alle 10 Personen können jederzeit Hören und Sprechen wie beim normalen Telefonieren!

In der Ausführung im 2,4 GHz Bereich kommt man auf eine Reichweite von bis zu 300 Meter. Diese Geräte dürfen weltweit ohne Einschränkungen eingesetzt werden.

Einsatzbereich [REL] mit Funkgeräte-Gateway und kabelgebundener Intercom

Mit Hilfe des Funkgeräte-Gateways kann die drahtlose Intercom im RELAY-Betrieb extrem flexibel erweitert werden:

So ist es zum Beispiel möglich die vorhandenen eigenen Funkgeräte (z.B. auch das TETRA-Behördenfunkgerät Motorola MTP3550) in die Intercom mit einzubinden. Damit kann die Gruppe nicht nur zu allen anderen Funkgeräten am selben Kanal sprechen, sondern darüber hinaus auch noch mit einer anderen zweiten Intercom-Gruppe, die ebenfalls die Vollduplex Geräte Grand Multicom Pro verwendet. Bei Kommunikation über das Funkgerät muss natürlich auch die PTT-Sendetaste gedrückt werden, die auf jedem Gerät vorhanden ist.

Über eine weitere Klinkenbuchse kann auch noch eine vorhandene kabelgebundene Intercom mit integriert werden.

Gateway -> Die Intercom wird über das Gateway mit einem Funkgerät verbunden

Im RELAY-Betrieb wird ein Grand Multicom Pro Intercom-Funkgerät per PTT-Gateway mit dem Funkgerät verbunden. Somit wird die Intercom-Kommunikation in das Funknetz eingebunden. Mittels weiterer Gateways können auch mehrere Gruppen miteinander verbunden werden. Das Gateway kann in 2 verschiedenen Modis, System und Local, betrieben werden, die per einfachem Umschalter ausgewählt wird:

-Im Local Modus können alle Gruppenmitglieder untereinander per
Vollduplex in ihrer jeweiligen Gruppe kommunizieren. Die beiden Gruppenkommandanten
können zusätzlich durch Drücken der PTT am Funkgerät-Gateway miteinander sprechen.

-Im System Modus können alle Gruppenmitglieder untereinander per
Vollduplex in ihrer jeweiligen Gruppe kommunizieren. Durch Drücken der PTT am Gerät können alle Mitglieder auch zu allen anderen Teilnehmern der anderen Gruppen sprechen. Alle Gespräche über das Funkgerät werden natürlich auch in allen Gruppen gehört.

Das Gateway setzt sich wie folgt zusammen:
Art.Nr.: MT-410-01     Gateway mit PTT-Sendetaste, mit Kabel zum Anschluss an Grand Multicom Pro und USB-Ladekabel
Art.Nr.: MT-410-11     Anschlusskabel für TETRA Digital-Funkgerät Motorola MTP3550
Art.Nr.: MT-410-12     Anschlusskabel für Funkgerät Motorola GP340/360
viele andere Funkgerätekabel auf Anfrage

Local Modus -> Die Gruppenkommandanten können miteinander sprechen!
Für mehrere Gruppen mit jeweils bis zu 10 Personen

Im Local Modus können nur die beiden Gruppenkommandanten miteinander per Drücken der PTT am Funkgerät-Gateway miteinander sprechen. Die jeweiligen Gruppenmitglieder können nur untereinander per Vollduplex in Ihrer Gruppe kommunizieren.Der Kommandant kann dann alle relevanten Informationen zu seiner eigenen Gruppe per Vollduplex kommunizieren.

System Modus -> Jeder kann mit jedem sprechen!
Für mehrere Gruppen mit jeweils bis zu 10 Personen

Im System Modus kann jeder der Teilnehmer durch Drücken der PTT am Gerät auch zu allen anderen Teilnehmern der zweiten Gruppe sprechen (der Gruppenkommandant muss die PTT am Funkgeräte-Gateway drücken). Alle Gespräche über das Funkgerät werden natürlich auch in beiden Gruppen gehört.

Vorteile

je nach Anwendungsfall wird der passende Modus ausgewählt
extrem flexible Gruppeneinteilung möglich
Voll-Duplex und PTT-Betrieb
Verschiedene Frequenzbereiche ja nach Land möglich, 2,4 GHz darf weltweit verwendet werden

Eigenschaften

Unterstützt 4 professionelle Betriebsarten und wählt direkt den optimierten Modus entsprechend der Umgebung im Feld
Jeder der 3 erhältlichen Frequenzbereiche deckt die ganze Welt ab, 900MHz Band für Nordamerika und Ozeanien, 863 MHz für Europa oder 2.4Ghz für den weltweiten Einsatz
Realisieren Sie 9 fixe Benutzer + einen beliebigen Nutzer, aus einem unbegrenzten Teilnehmerfeld, die alle gleichzeitig sprechen können, während die übrigen Teilnehmer in unbegrenzter Anzahl zuhören können (im 863 MHz Band sind nur 5 fixe Benutzer + 1 weiterer beliebiger möglich)
Kristallklare Klangqualität
Wunschweise sehr laute Audioausgabe (per Lautstärkeregelung einstellbar)
Superdynamische Geräuschunterdrückung von mehr als 95 dB
Ausreichend lange Gesprächsdistanzen durch 4 professionelle Betriebsmodis die direkt im Feld ausgewählt werden können
Individuell einrichtbare PIN-Verschlüsselung nach Gruppen
Klare OLED-Anzeige, die Gruppe und ID-Nummer auf demselben Bildschirm anzeigt
Vollständig wasserdicht nach IP67
Starke und robuste Ausführung
Bequemes Drop-in-Ladesystem mit weiteren Akkuladefächern und zusätzlich auch über USB-Buchse ladefähig
Leichter und effizienter Tausch des Li-Ion-Akkupacks
Abnehmbare Antenne
Abmessungen 122,7 x 23,5 (31 mit Gürtelclip) x 67 mm
Gewicht 180 Gramm

Videos

Wer kann bzw. darf wann, zu wem, sprechen?

Nachfolgend finden Sie zwei Videos mit genauer Beschreibung der Gateway Solution Funktion. Dabei wird genau erklärt, wie die beiden Modis, Local und System, unter Einbindung der Funkgeräte funktionieren.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Komponenten

Grand Multicom Pro

Funkbereich 2,4 GHz
Schutzstufe IP67

Gateway Solution

Verbindung mit allen gängigen Funkgerät per PTT-Gateway
Erweiterung der Reichweite und Zusammenführung von 2 Gruppen

Diverse Headsets lieferbar

verschiedene Headsets mit Doppelklinke zum Direktanschluss
diverse Adapterkabel zum Anschluss von vorhandenen Headsets

Ladestation

5-Fach Ladestation

5 Slots zum Laden von 5 Intercom-Funkgeräten
weitere 5 Einschübe zum Laden von Ersatzakkus

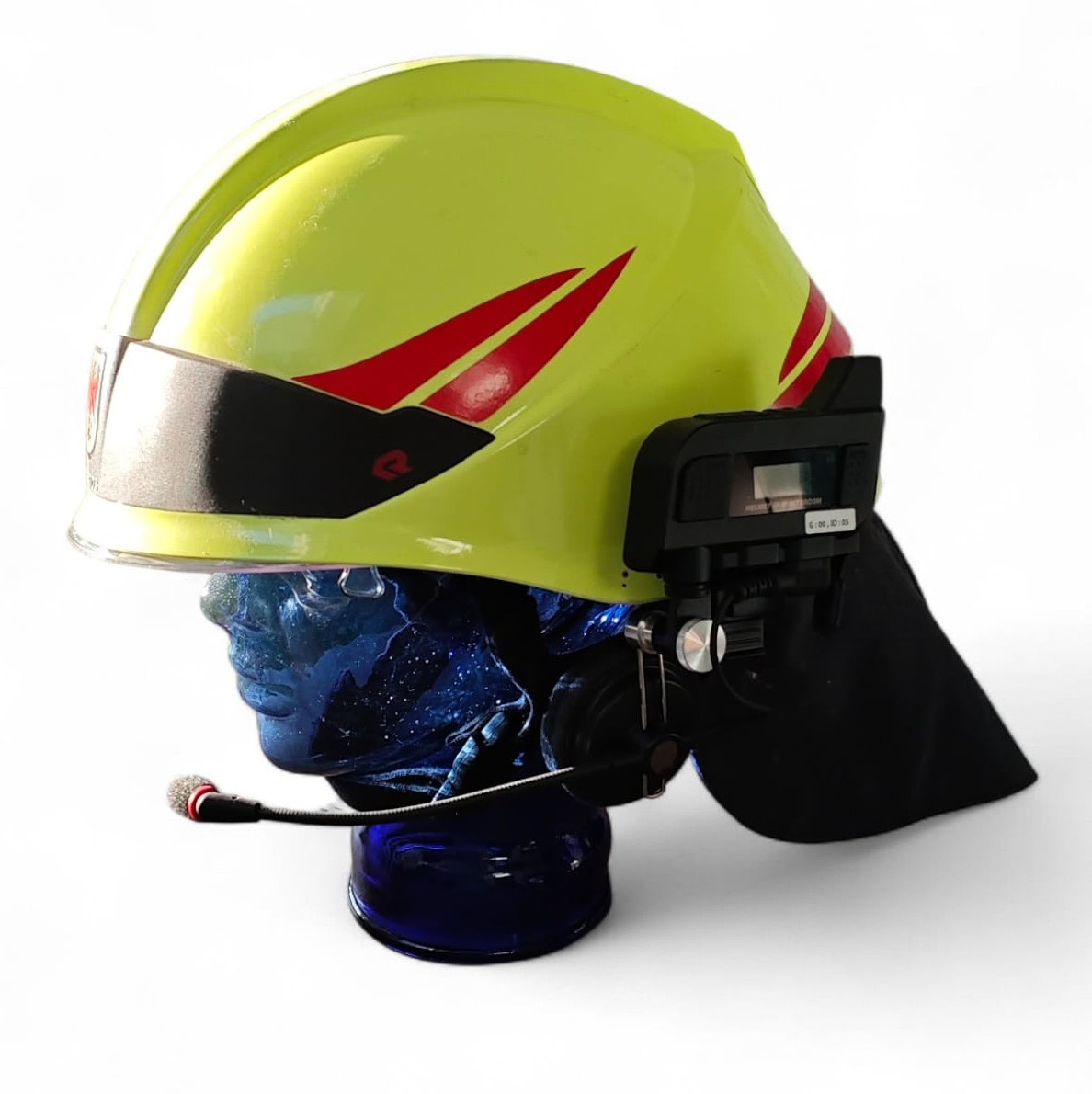

Helm-Intercom-System Leicht

Intercom-System für die Helmmontage

einfache Montage mit Helm-Clip-Klammer an diversen Helmen möglich
voll kompatibel mit Grand Multicom Pro Funkgeräten

Vollduplex Headset Plus Intercom System

Kopfbügel mit ein- oder doppelseitigem Schalldämmhörer
voll kompatibel mit Grand Multicom Pro Funkgeräten

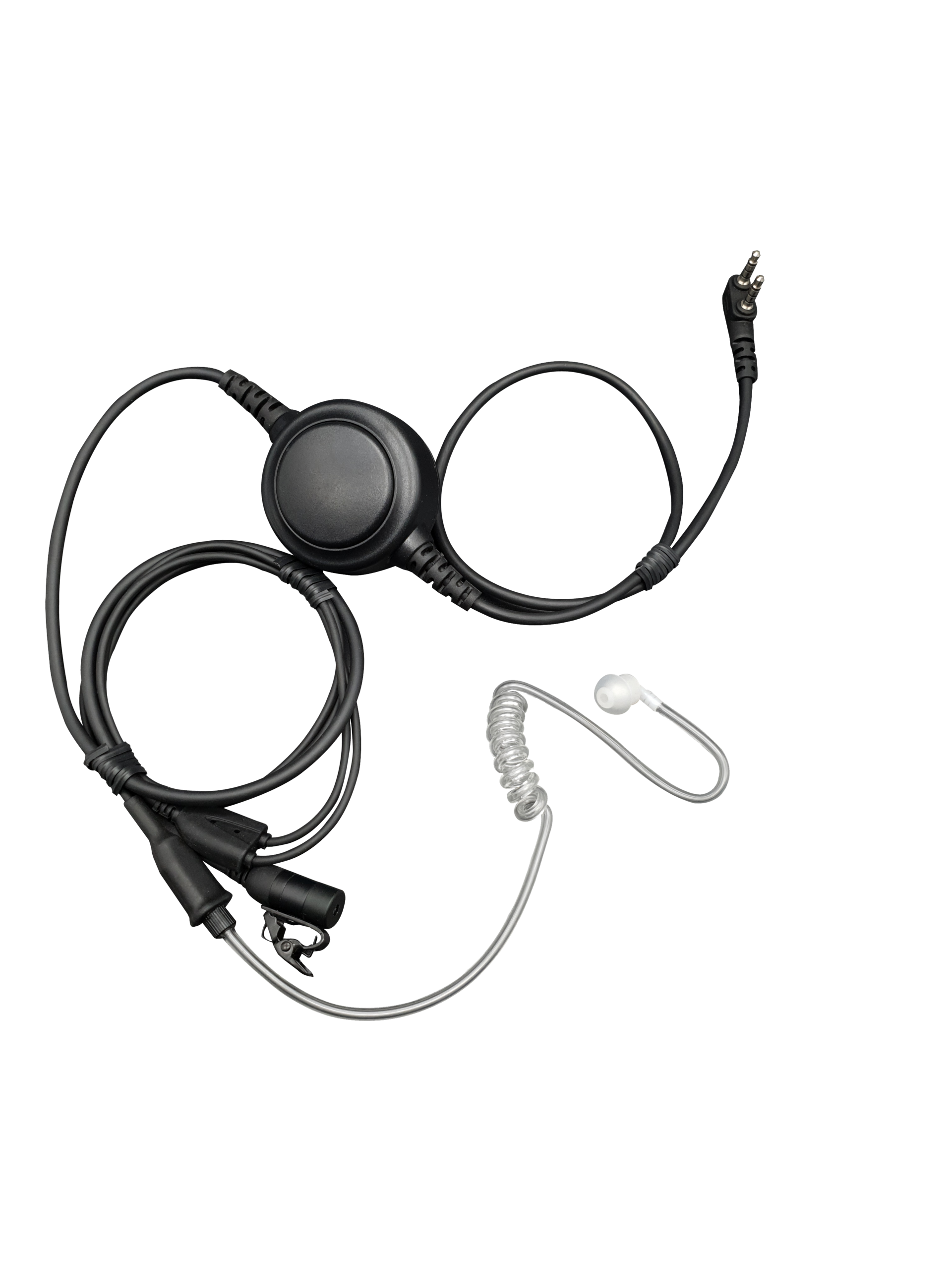

Headsets und Adapterkabel

Mittels Adapterkabel mit Nexus-Buchse kann jedes Headset mit Nexus-Stecker auch am Intercom-Funkgerät angesteckt werden. Damit sind bereits vorhandene Headset jederzeit verwendbar. Wichtig ist nur das Adapterkabel mit der richtigen Belegung auszusuchen.

Gerade bei der Polizei und beim Militär ist diese Kompatibiltät essentiel, da dort bereits viele Headsets z.B. von 3M Peltor in Verwendung stehen. Somit können schnell und flexibel kleine Teams mit bis zu 10 Mitgliedern zusammengestellt werden, die mit der vorhandenen Kommunikations-Ausrüstung in Vollduplex miteinander kommunizieren können!

Nähere Informationen zu den verschiedenen Stecker-Belegungen des Nexus-Stecker
